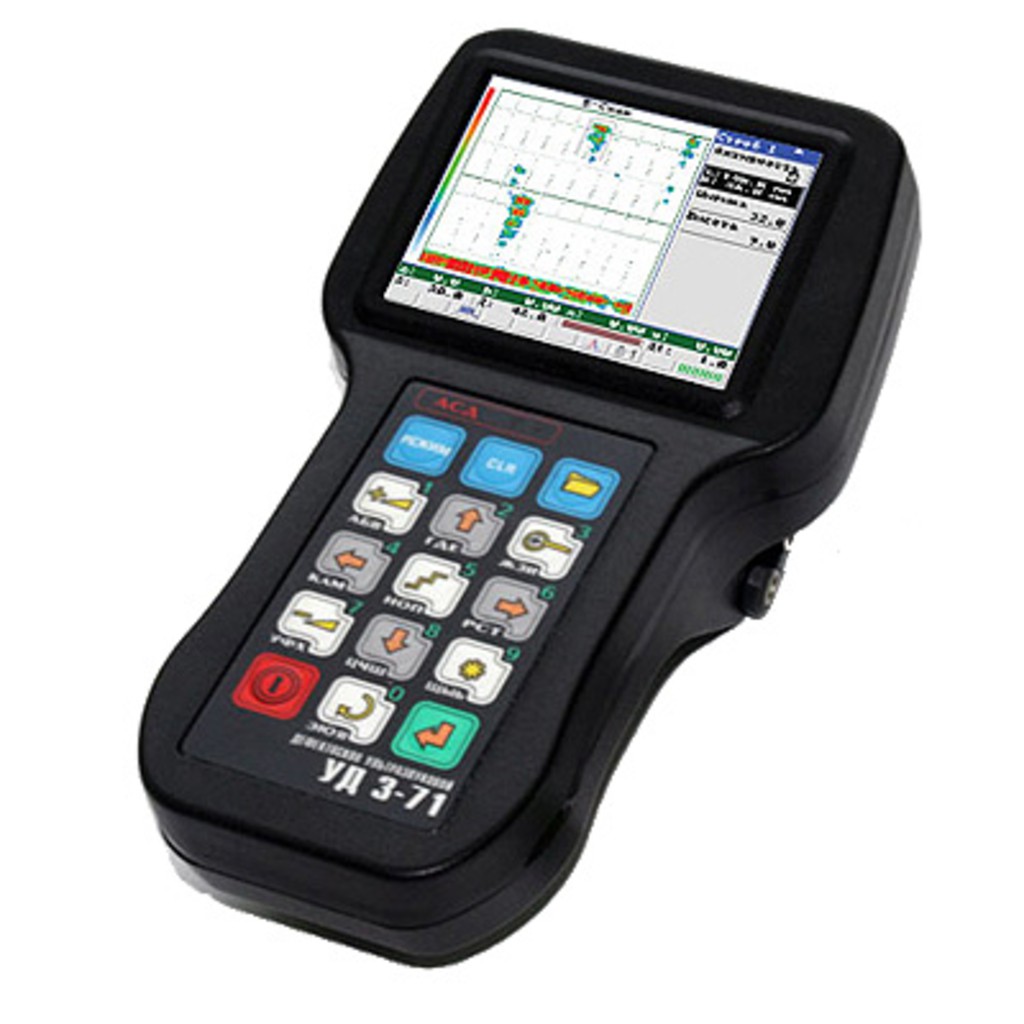

Дефектоскоп ультразвуковой портативный УД3-71
Оформить заявку
УД3-71 — идеальный ультразвуковой дефектоскоп для проведения контроля в труднодоступных местах. Для обеспечения качества выпускаемой продукции, контроля технического состояния оборудования и продления срока его эксплуатации наиболее широкое распространение, наряду с другими методами НК, получил ручной ультразвуковой контроль.
Общее описание Технические параметры Комплект поставки
УД3-71 — предназначен для:
- ручного неразрушающего контроля продукции на наличие дефектов типа нарушения сплошности и однородности материала в сырье, готовых изделиях, полуфабрикатах, сварных, паяных, болтовых, клепаных и других соединениях;
- измерения глубины и координат залегания дефектов;
измерения толщины различных изделий при одностороннем доступе к ним; - измерения отношений амплитуд сигналов, отраженных от дефектов;
- измерения эквивалентных размеров дефектов;
оценки скорости распространения ультразвуковых колебаний в различных материалах.
Особенности:
- Все функции толщиномера с развёрткой;
- Измерение глубины и координат залегания дефектов;
- Измерение отношений амплитуд сигналов, отраженных от дефектов;
- Измерение эквивалентного размера дефекта;
- Два независимых измерительных строба с автоматической трехуровневой сигнализацией дефекта (АСД) в каждом;
- ВРЧ;
- Строб АРУ;
- Режим работы с АРД диаграммами;
- Высокоточный измеритель глубины (координат) залегания дефекта;
- Возможность отображения развёртки типа RF;
- Возможность запоминания программ настроек и результатов контроля;
- Режим "электронная лупа";
- Режим "стоп-кадр";
- Подсветка дисплея;
- Высококонтрастный цветной TFT дисплей;
- Режим связи с ПЭВМ;
- Протоколирование процедуры контроля с использованием программного обеспечения "Ultra UD3-71";
- Возможность ввода программ настроек из ПЭВМ в память дефектоскопа.
| Параметры | Единицы | Значения |
|---|---|---|
| Макс. диапазон измеряемой толщины | дюйм | 236,22 |
| мм | 6000 | |
| Мин. диапазон измеряемой толщины | дюйм | 0,0197 |
| мм | 0,5 | |
| Скорость в материале | inch/µs | от 0,0025 до 0,0375 |
| м/с | от 1000 до 15000 | |
| Задержка изображения | дюйм | 236,22 |
| мм | 6000 | |
| Задержка (в призме) (probe delay) | µs | от 0 до 100 |
| Частота | МГц | от 0,4 до 15 |
| Частота ЗИ | Гц | от 30 до 1000 |
| Рабочие режимы | А-скан, Б-скан | |
| Усиление | дБ | от 0 до 100 |
| Ректификация (детектирование) | радиосигнала (RF), двухполупериодного сигнала, положительной и отрицательной полуволн | |
| Отсечка шумов | % | от 0 до 80 |
| Стробы | Два независимых трёхуровневых измерительных строба; Два дополнительных специальных строба; | |
| Режимы измерения | Пик, Фронт | |
| Реконфигурируемые показания в А-скане | расстояние по лучу, амплитуда в стробах, координаты залегания дефектов, эквивалентные размеры дефекта | |
| Дискретность измерения | дюйм | 0,00039 |
| мм | 0,01 | |
| Сигнализация дефекта (alarm) | звуковая, световая, визуальная | |
| Количество настроек | 100 | |
| Языки и единицы | Языковое меню: английский, русский, китайский (возможны дополнительные по требованию заказчика), единицы система СИ | |
| Связь с ПК | USB порт | |
| Батарея | Аккумуляторная Ni-MH 12В/2500 мА×ч | |
| Время работы от батареи | час. | не менее 8 |
| Питание от сети переменного тока | Переменный ток однофазная сеть, 230 вольт, 50 Гц. | |
| Экран | Цветной TFT | |
| Размер экрана | дюйм | 2,756 х 1,969 |
| мм | 71,52 х 53,64 | |
| Разрешение экрана | пиксель | 320 х 240 |
| Размер А-скана, W x H | пиксель | 320 х 200 |
| Габаритные размеры | дюйм | 8,27 х 3,94 х 4,33 |
| мм | 200 х 100 х 110 | |
| Вес | фунт | 1,764 |
| кг | 0,8 | |
| Рабочая температура | ºF | от -40 до +113 |
| ºC | от -40 до +45 | |
| Защита от воздействия окружающей среды | IP 65 по ГОСТ 14254 |
Базовая комплектация:
- Электронный блок ультразвукового дефектоскопа УД3-71
- Пьезоэлектрические преобразователи
- Кабель соединительный (ПЭП/электронный блок)
- Кабель соединительный (ПЭВМ/электронный блок)
- Кабель синхронизации
- Устройство зарядное АЗУ-2М
- Головные телефоны
- Программное обеспечение для обработки результатов контроля на ПЭВМ
- Руководство пользователя по программному обеспечению для обработки результатов контроля на ПЭВМ
- Руководство по эксплуатации УД3-71
- Чехол для электронного блока дефектоскопа УД3-71
- Кейс для запасных частей и принадлежностей
