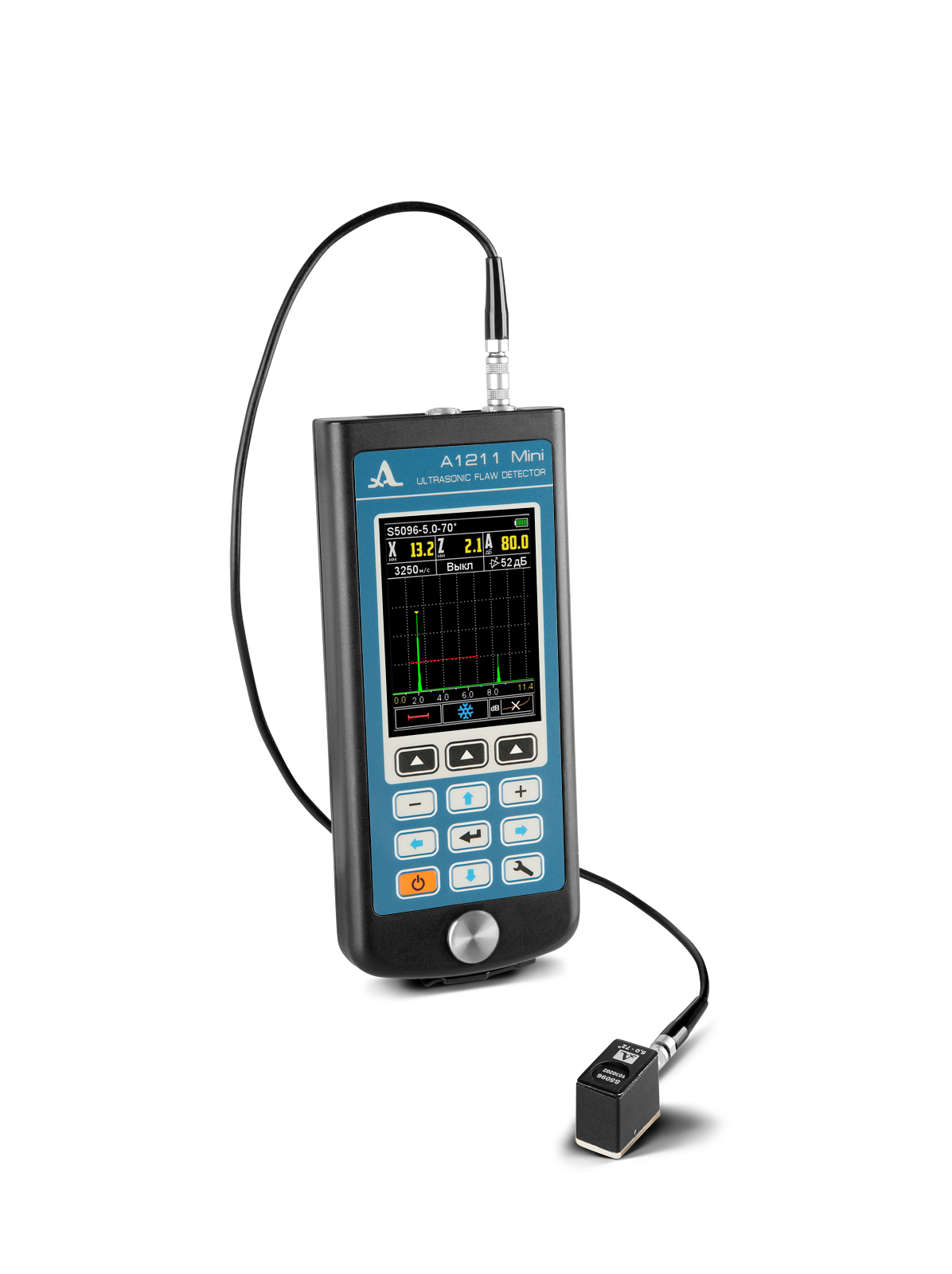

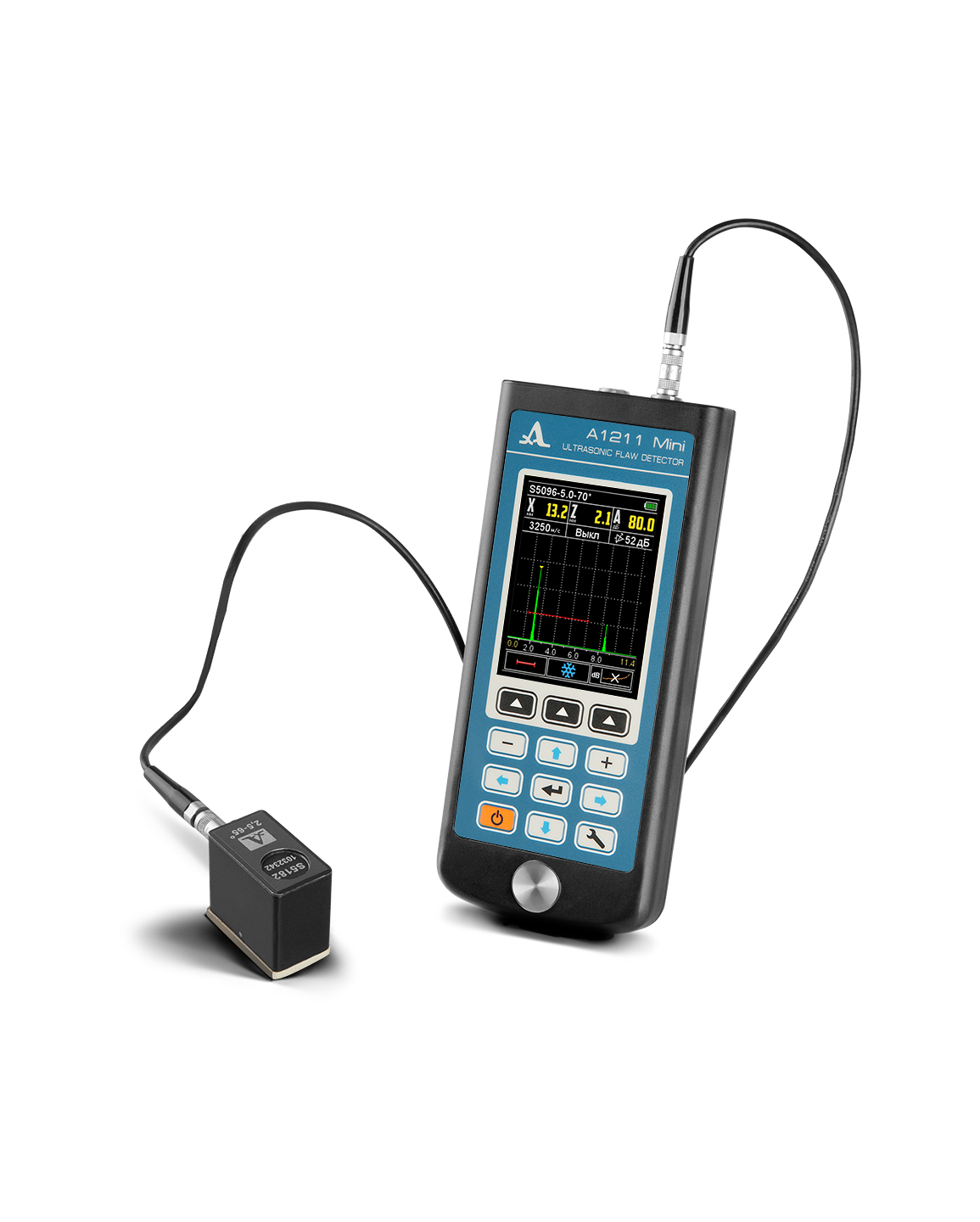

Миниатюрный ультразвуковой дефектоскоп А1211 Mini
А1211 Mini предназначен для ультразвукового контроля металлов и пластмасс, контроля сварных швов, измерения толщины объекта контроля.
Миниатюрный ультразвуковой дефектоскоп А1211 Mini - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Назначение
- контроль сварных швов
- поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- измерение толщины изделия
Портативный ручной полнофункциональный ультразвуковой дефектоскоп, предназначенный для ультразвукового контроля металлов и пластмасс, контроля сварных швов, измерения толщины объекта контроля.
Главной особенностью прибора является небольшой вес и габариты, что позволяет работать в сложных и стесненных условиях, а также делают дефектоскоп удобным при поездках и командировках.
Самый легкий дефектоскоп – вес всего 210 грамм вместе с аккумулятором.
Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.

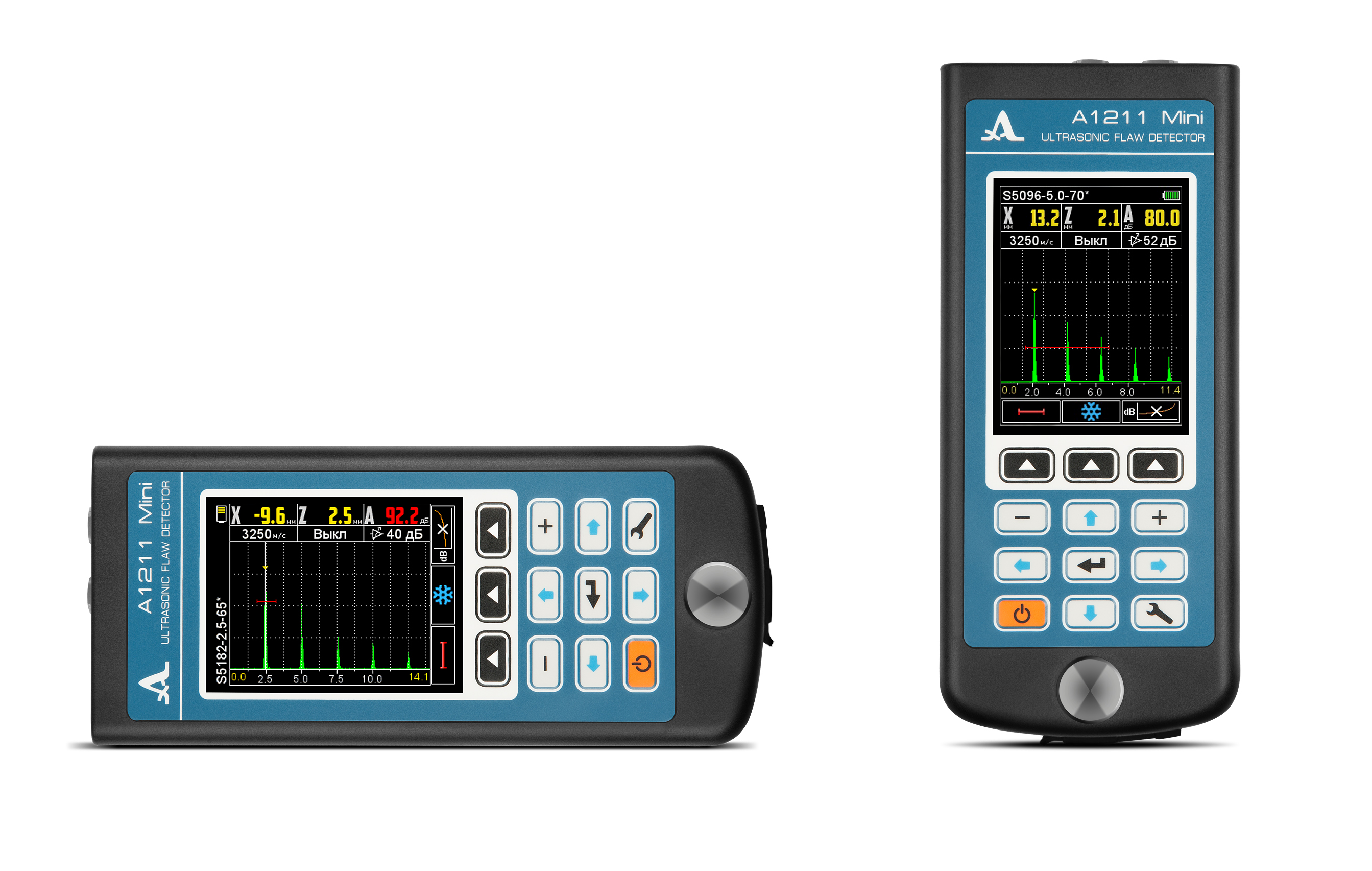

Дефектоскоп обладает высококонтрастным информативным TFT дисплеем с возможностью смены ориентации изображения дисплея при повороте прибора на 90 градусов.
Особенности
- Измерение уровней сигналов и координат дефектов
- Возможность выбора типа шкалы: мм - по глубине, мкс - время
- Быстрый доступ к функциям управления
- Трехуровневый строб, соответствующий уровням оценки найденных дефектов (браковочный, контрольный, поисковый), для корректного определения размеров дефектов по всей контролируемой толщине объекта контроля
- Возможность вывода на дисплей прибора области А-Скана сигнала и дополнительной информации: скорость ультразвука, толщина объекта контроля, кратность отражения сигнала, уровень усиления
- Индикация превышения опорного уровня – цветовая, звуковая, вибрационная
- Индикатор уровня заряда аккумулятора
- Оперативное управление яркостью подсветки экрана прибора
- Дискретность индикации результатов измерений: 0,1 или 1 мм
- Связь с ПК по USB
- Программное обеспечение для приема данных из прибора и сохранения их на ПК
- Индикатор уровня заряда аккумулятора

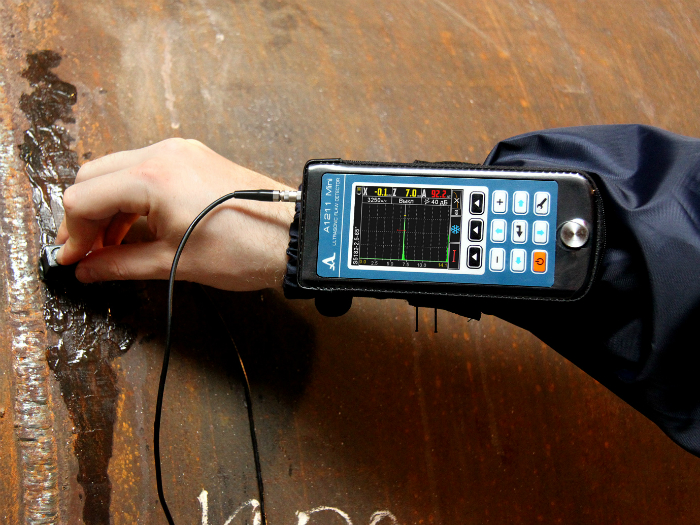

- Специализированный чехол с магнитным деражателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
Параметр | Значение |
|---|---|
Диапазон устанавливаемых скоростей ультразвука | 1 000 – 14 999 м/с |
Номинальные рабочие частоты ультразвука | 0.5 – 15 МГц |
Диапазон перестройки усиления | от 0 до 80 дБ |
Диапазон измерения глубины залегания дефекта(по стали) с прямыми преобразователями |
|
с преобразователем S3568 2.5A0D10CL | от 7 до 900 мм |
с преобразователем D1771 4.0A0D12CL | от 2 до 450 мм |
Пределы допускаемой абсолютной погрешности измерений глубины дефекта с прямым преобразователем (H – измеряемая глубина) | ±(0,03H+0,2) мм |
Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями: |
|
S5182 2.5А65D12CS | от 2 до 200 мм |
S5096 5.0А70D6CS | от 2 до 90 мм |
Пределы допускаемых абсолютных погрешностей измерений координат дефекта с наклонными преобразователями: |
|
глубины H | ±(0,03H+1) мм |
дальности по поверхности L | ±(0,03L+1) мм |
дальности по поверхности L | от 5 до 250 мм |
глубины H | ±(0,03H+1) мм |
Номинальное напряжение питания | 3,7 В |
Продолжительность работы от аккумулятора, не менее | 9 ч |
Габаритные размеры электронного блока, не более | 161х70х24 мм |
Масса электронного блока, не более | 210 г |
Средняя наработка на отказ | 18 000 ч |
Установленный срок службы | 5 лет |
Диапазон рабочих температур | -20 ... +50 ºC |
Базовая комплектация
- А1211 Mini - УЗ дефектоскоп
- Преобразователь S3568 2.5A0D10CL
- Преобразователь S5182 2.5A65D12CS
- Преобразователь S5096 5.0A70D6CS
- Кабель LEMO-LEMO одинарный 1,2 м
- Адаптер 220 В - USB
- Кабель USB A - Micro B
- Чехол
- Сумка
- Гель УЗ -30°C...+100°C, 0,1 кг
- Компакт-диск с документацией и ПО
