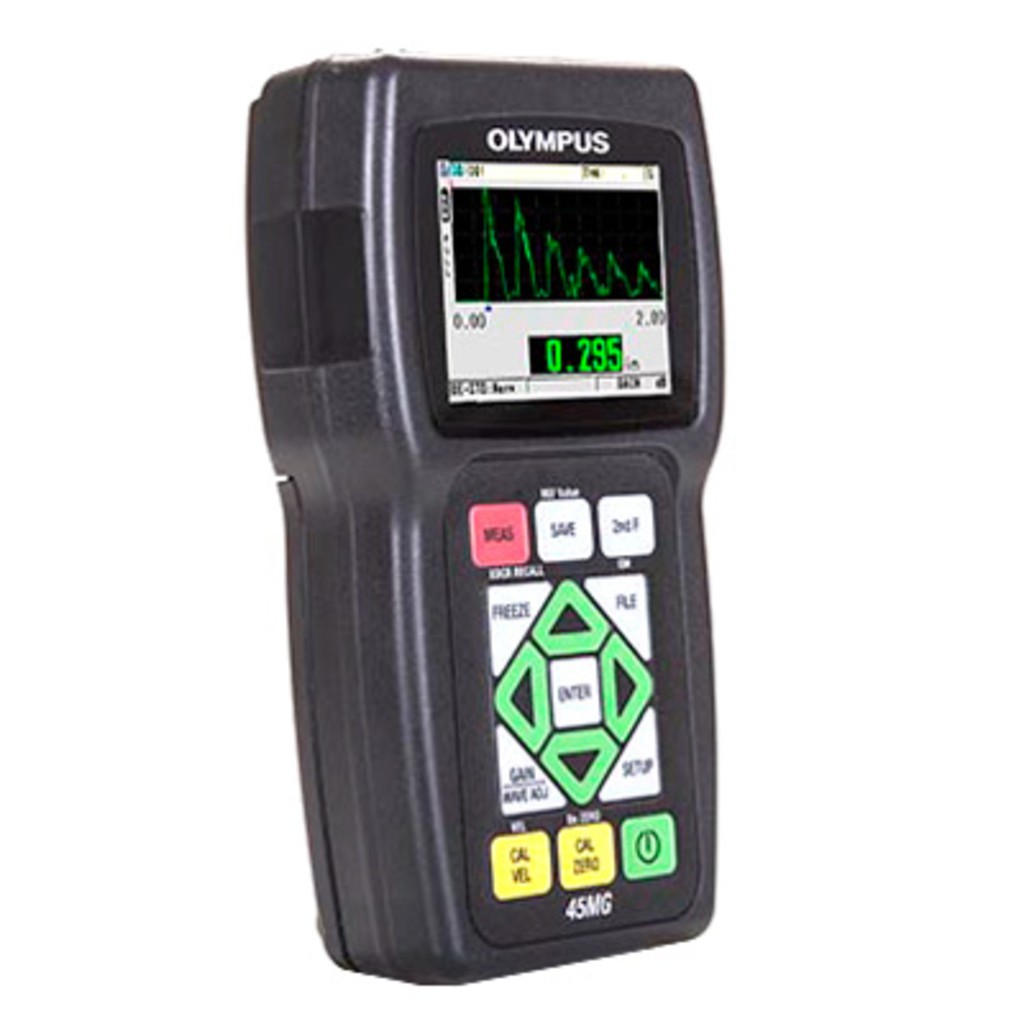

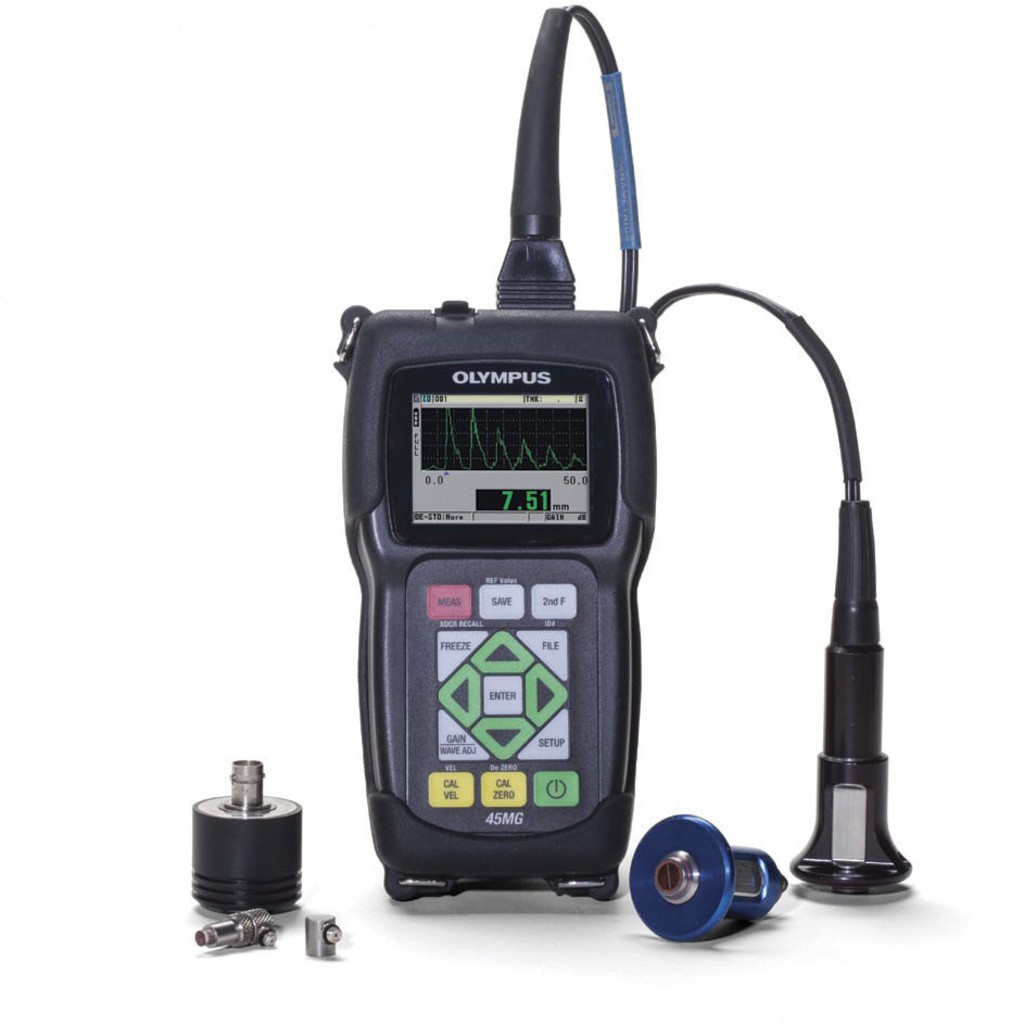

Ультразвуковой толщиномер 45MG
Усовершенствованный прибор, обладающий стандартным функционалом ультразвукового толщиномера и оснащенный дополнительным программным обеспечением для измерения толщин. Ультразвуковой толщиномер 45MG совместим со всеми двух- и одноэлементными преобразователями производства Olympus, что делает данный прибор комплексным решением для практически всех случаев контроля толщины.
Область применения толщиномера: за счет разнообразия конфигураций и опций 45MG является универсальным прибором и может представлять собой как простой удобный в работе толщиномер (в базовой комплектации), так и усовершенствованный прибор, способный комплексно решать самые разнообразные задачи. Соответственно, он может с успехом применяться в самых разных отраслях и сферах: промышленности, радиоэлектронике, энергетике и т.д.
Отличительные особенности толщиномера:
- Удобен и прост в эксплуатации
- Трансфлективный дисплей QVGA-типа, обеспечивающий отличное изображение при работе с толщиномером 45 MG как в помещении, так и в уличных условиях
- 45 MG отличается широким диапазоном рабочих температур, позволяет работать в сложных условиях (герметизация прибора соответствует IP67, успешно прошел испытания на устойчивость к шумам и вибрации)
- Интуитивно понятный интерфейс, возможность управлять прибором одной рукой
- Возможность наличия - опциональная – заводских/пользовательских настроек для датчиков одноэлементного типа
- Настройка усиления (низкое, высокое стандартное), режим максим. / миним., режим дифференциальный
- Коэффициент утонения, временной скан В-типа
- Сигнализация по двум режимам
- При диагностике металлических конструкций с наличием коррозии на внутренней поверхности 45 MG совместим со всеми преобразователями раздельно-совмещенного типа производства Olympus
- Дополнительные программные опции, которые можно активировать с помощью специального кода: режимы Эхо-Эхо и THRU-COAT, возможность повышенного проникновения датчиков одноэлементного типа (что особенно важно при диагностике изделий с повышенной толщиной, а также материалов с высоким затуханием ультразвука), дополнительное программное обеспечение для одноэлементных датчиков, позволяющее 45 MG диагностировать с высокой точностью изделия, изготовленные из пластмассы, керамики, стекла.
- По отдельному заказу - регистратор данных (буквенно-цифровой), позволяющий записывать до 20 000 сканов А-типа (475 000 значений)
- Наличие как внешней, так и внутренней карты памяти типа MicroSD
- Возможность передачи данных через USB-порт
- Функция блокировки толщиномера 45 MG посредством кодового пароля
- Опционально толщиномер 45 MG может быть оснащен защитным чехлом из резины с подставкой
Параметры | Значения |
|---|---|
Параметры диапазона измеряемых толщин | Зависит от конфигурации прибора, состояния поверхности, ее материала, температуры и т. д. – от 0,080 до 635мм (с использованием дополнительного (опционального) ПО) |
Параметры диапазона скорости в материале | От 0,508 до 18,699мм/мкс |
Характеристика регулируемой дискретности 45 MG | 0,1 мм (низкая), 0,01мм (стандарт), 0,001 мм (с использованием дополнительного программного обеспечения для одноэлементных датчиков) |
Характеристика диапазона частот датчика | От 2,25 до 30МГц (-3дб) При опции повышенного проникновения: От 0,50 до 30МГц (-3дб)
|
Параметры проведения измерений с помощью датчика раздельно-совмещенного типа | Интервал времени от прецизионной задержки (после импульса возбуждающего типа) до первого эхо-сигнала |
Параметры опциональных режимов Эхо-эхо / THRU-COAT | Временной интервал между двумя последовательными донными эхо-сигналами (позволяет игнорировать толщину покрытия) / Режим измерения с помощью одиночного донного эхо-сигнала толщины металлического изделия и его покрытия (используются датчики D7906-SM, D7906-RM и D7908) |
Параметры опциональных режимов применения одноэлементного датчика | Время от импульса возбуждения до первого эхо-сигнала (донного); Время от эхо-сигнала линии задержки до первого эхо-сигнала (донного) – для датчиков иммерсионного типа и датчиков с задержкой Время между следующими за первым эхо-сигналом от поверхности раздела после импульса возбуждения последовательными донными эхо-сигналами - для датчиков иммерсионного типа и датчиков с задержкой |
Особенности регистратора данных (опция) | Емкость: 20 000 сканов А типа с результатами измерений либо 475 000 значений измерений толщины, Длина имен файлов – до 32 символов + длина кодов идентификации – до 20 символов; для каждого из кодов возможно присвоение от одного до четырех комментариев |
Параметры карты памяти MicroSD | Съемная, емкость 2 Гб |
Наличие у 45 MG выходов и входов | USB 2.0 |
Описание характеристик детектирования | Полноволновое, РЧ, полуволновое, отрицательное или положительное; опционально – скан А типа |
Тип питания толщиномера | Три батареи АА (для зарядки – USB-порт) |
Ресурс комплекта батарей АА | Литий-ионного типа – 35-36 часов NiMH типа – 22-23 часа Щелочные – 20-21 час
|
Значения диапазона рабочих температур | От – 10 до +50 градусов по Цельсию |
Внешние размеры толщиномера 45 MG / вес 45 MG | 91,1х162х41,1мм / 430,9 грамм |
Базовая комплектация:
- Цифровой блок ультразвукового толщиномера 45 MG
- Комплект батарей АА щелочного типа
- Тест-блок с двухступенчатой основой
- Емкость с контактной жидкостью
- Кабель для USB-связи
- Компакт-диск с руководством по эксплуатации толщиномера 45 MG
Дополнительные аксессуары:
- Внешняя карта памяти типа MicroSD (емкость – 2Гб)
- Защитный чехол толщиномера 45 MG, изготовленный из прочной резины и оснащенный подставкой
- Программное обеспечение для применения преобразователей одноэлементного типа (частота – от 2,25 до 30 МГц)
- Возможность повышенного проникновения для преобразователей одноэлементного типа (частота – от 0,5 до 30 МГц)
- Режимы Эхо-Эхо / THRU-COAT
- Возможность изображений сканов А-типа
- Регистратор данных буквенно-цифрового типа (вместе с программой для интерфейса GageView)
