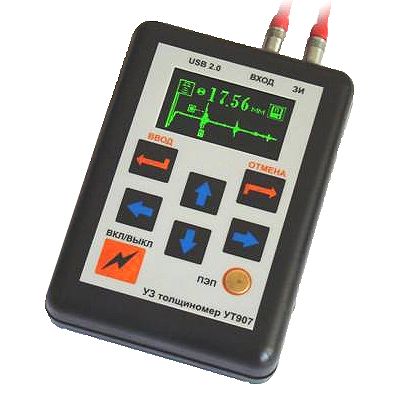

Ультразвуковой толщиномер УТ907 с функциями А-скана и В-скана
Прибор УТ907 предназначен для определения остаточной толщины стенок труб, баков цистерн и т.д. с целью выявления мест коррозии и механической эрозии металла. Также прибор может использоваться для измерения толщины стенки изделий из керамики и пластмасс. Диапазон измерения толщины по сталям от 0,5 до 500мм.
Основные преимущества:
Наличие А-скана
Изображение А-скана в реальном времени позволяет исключить типичные ошибки оператора при обнаружении донных эхо-сигналов и эхо-сигналов от несплошностей.
Наличие B-скана
Формирование B-скана обеспечивает определение профиля изделия, выявление локальных утонений, расслоений, мест коррозии.
Наличие ВРЧ (временной регулировки чувствительности)
Данная функция обеспечивает выравнивание амплитуд донных эхо-сигналов при прозвучивании изделий различной толщины.
Автоматическая настройка электро-акустического тракта
Каждый преобразователь, поставляемый в комплекте с толщиномером, содержит встроенную микросхему памяти, в которую записан тип ,номер и его параметры. На основе этих данных производится автоматическая настройка электроакустического тракта прибора.
Файловая система в толщиномере предназначена для сохранения настроек и результатов контроля, сохраняются А- и B-сканы, а также численные значения толщины изделия.
Программное обеспечение позволяет создавать заключения по результатам толщинометрии автоматически. Файлы результатов контроля передаются из УТ907 на ПК в формате MS Word.
Параметры | Значения |
|---|---|
Диапазон измерений толщины по стали | 0,6 - 500 мм |
Дискретность измерений | 0,01 мм |
Погрешность измерений | ±(0,05 + 0, 003*H) мм, Н – толщина изделия |
Отображение ультразвуковых сигналов | А-скан, В-скан |
Длительности развертки (А-скана) | 4 - 180 мкс. |
Диапазоны частот | 0,6 - 12 МГц |
Диапазон регулировки чувствительности | 80 дБ |
Временная регулировка чувствительности | 16 типовых графиков |
Индикатор прибора | дисплей на органических светодиодах OLED 128*64 точек |
Связь с компьютером | USB |
Питание | от встроенного аккумулятора (2 аккумулятора NiMH, тип АА, емкостью 2,5 А*ч.), от сети 220В или от компьютера через шину USB |
Габаритные размеры | 105x75x27 мм3 |
Вес с аккумуляторами | 200 г |
Диапазон рабочих температур | -10°..+45°С. При эксплуатации прибора в теплозащитном чехле нижняя граница рабочего диапазона температур понижается до -30°С |
Наименование | Кол-во |
|---|---|
Толщиномер ультразвуковой УТ907 | 1 шт. |
Ультразвуковой преобразователь | 2 шт. |
Аккумуляторы NiMH 2500 мА/ч, тип АА | 2 шт. |
Сетевой источник питания 5В, 1А (разъем USB тип A) | 1 шт. |
Кабель USB (разъемы A, microB) | 1 шт. |
Кабель для подключения совмещенных ультразвуковых преобразователей 2Lemo-1Lemo | 1 шт. |
Кабель для подключения раздельно-совмещенных ультразвуковых преобразователей 2Lemo-2Lemo | 1 шт. |
Чехол | 1 шт. |
Сумка | 1 шт. |
Техническая документация: - «Толщиномер ультразвуковой УТ907. Руководство по эксплуатации» 48.5883.001.01.000 РЭ
- «Толщиномер ультразвуковой УТ907. Паспорт»
- CD-ROM с программным обеспечением | 1 шт. |
ПРИМЕЧАНИЕ. Комплектация преобразователей, их конкретные типы и количество, определяется при заказе | |
